Юпитер 9132 схема подключения

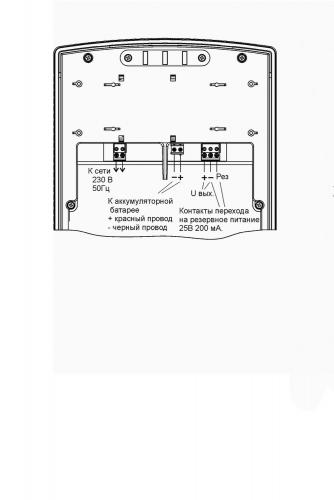

Юпитер 9132 схема подключения и краткие характеристики:

— Сеть переменного тока, частотой (50 ± 1) Гц, напряжением от 184 до 264,5 В;
— Одна герметичная необслуживаемая АКБ, емкостью 7 А·ч, номинальным напряжением 12 В;
— Информационный выход переключения на резервное питание с логикой работы типа «открытый коллектор»
— При питании от сети 230 В выход «Рез» притянут к «земле». Максимальное напряжение на выходе – 25 В, ток – 200
мА;
— Защита АКБ от глубокого разряда в случае отсутствия ОИЭП при достижении уровня напряжения АКБ,
равного (10,6 ± 0,2) В.
— Подключение изделия проводить только при обесточенной сети 230 В 50 Гц.
подачу электропитания сети 230 В 50 Гц производить только при установленной крышке изделия.
— Индикация изделия:
на крышке изделия имеются три световых индикатора (указаны названия индикаторов, начиная с левого):
«Сеть» – индицирует наличие напряжения сети 230 В;
«АКБ» – индицирует процесс заряда аккумуляторной батареи;
«Выход» – индицирует наличие выходного напряжения 12 В.
