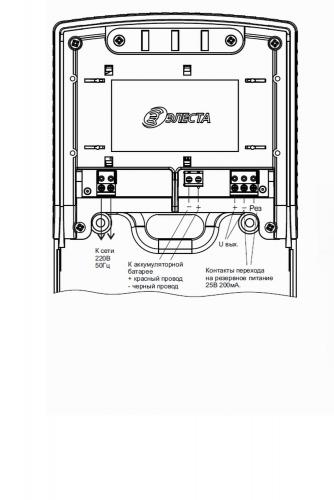

Юпитер 9130 схема подключения

Юпитер 9130 схема подключения и краткие характеристики:

— Основной источник питания: сеть переменного тока,
частотой (50) Гц, напряжением, 176…253 В;
— Резервный источник питания:
одна герметичная необслуживаемая аккумуляторная батарея, ёмкостью
1,2А/ч с номинальным напряжением, 12 В
— На крышке БЛОКА имеется три индикатора:
«Сеть» — индицирует наличие напряжения сети 220В;
«АКБ» — индицирует процесс заряда аккумуляторной батареи;
«Выход» — индицирует наличие выходного напряжения 12В.
при работе БЛОКА от сети горят: «Сеть» и «Выход».
при работе БЛОКА от аккумуляторной батареи горит «Выход».
